Plots pour terrasse bois NIVO®

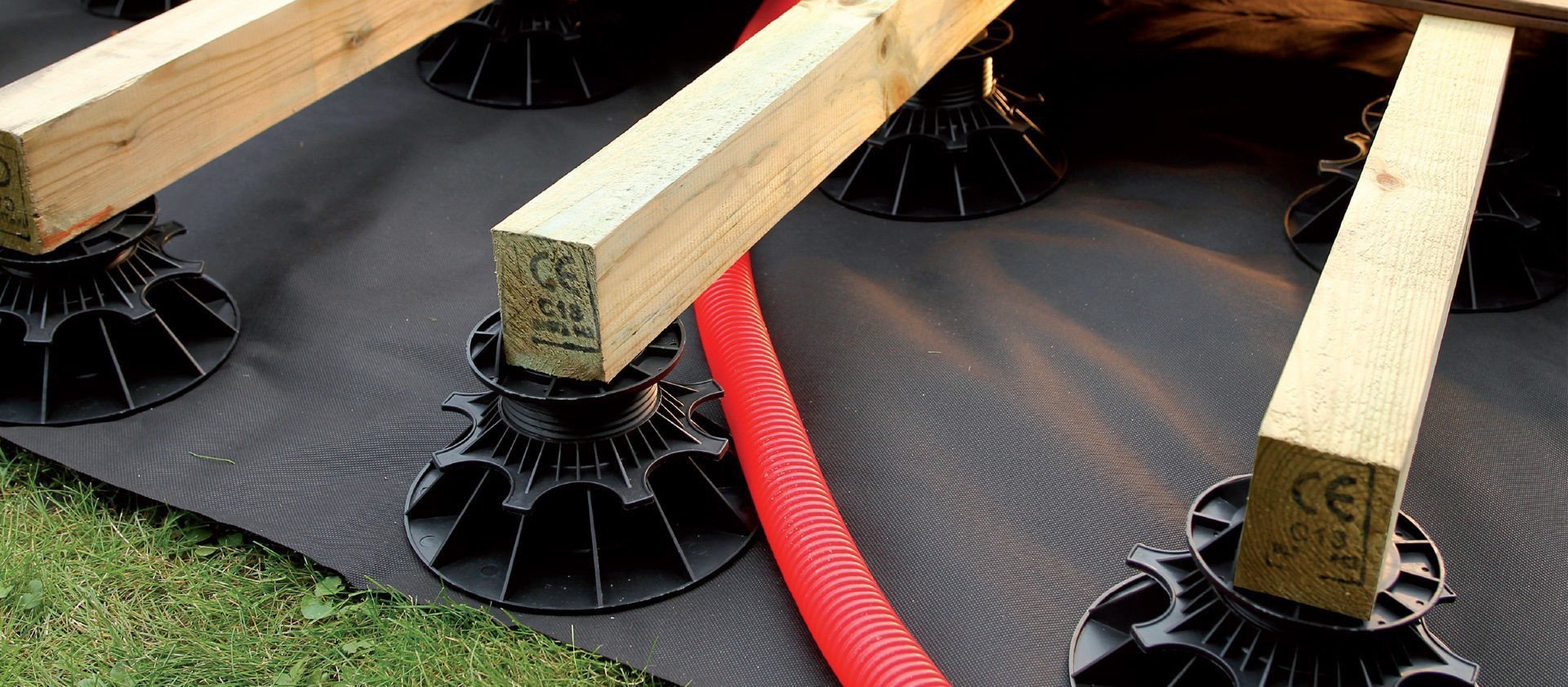

Pour caler et mettre à niveau les lambourdes de terrasse

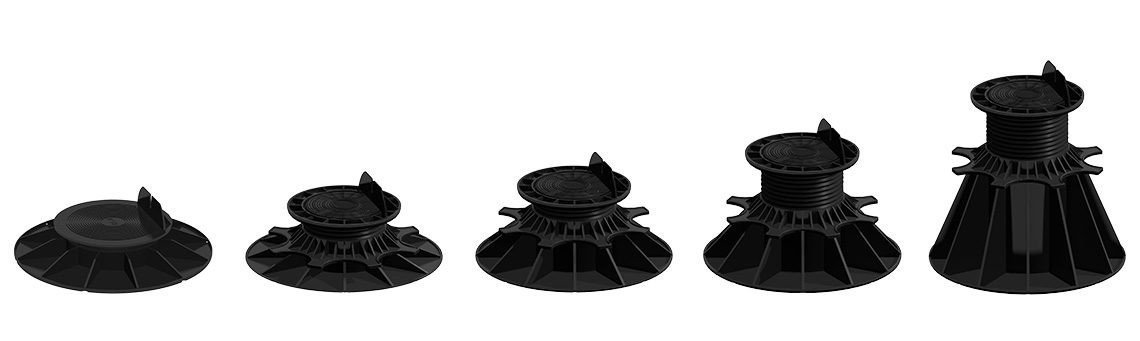

plots pvc réglables pour terrasse en bois
Gain de temps
Résistant
Stable

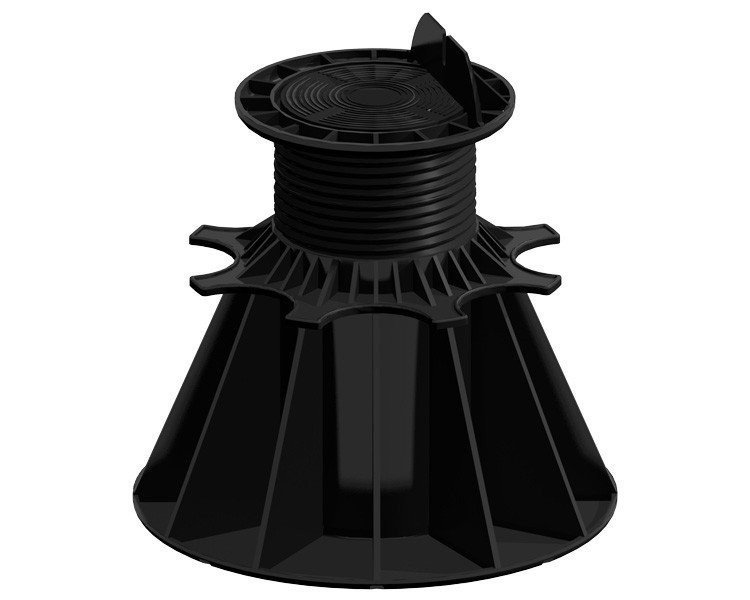

Tout savoir
  • Pour caler les lambourdes de 25 à 530 mm
  • Tête de plot avec support de lambourde
  • Réglage en hauteur par vérins micrométrique
  • Supporte jusqu’à 1000 kg
  • Conforme au D.T.U 43.1 et 51.4
  • En polypropylène recyclable

Caractéristiques

Hauteurs
25 à 40mm
40 à 60 mm
50 à 80 mm
80 à 140 mm
140 à 230 mm
Matière
Polypropylène
CaCO3
Options
Rehausse - 60mm
Cale de réglage pour pente à 2 à 5°
Couleur
Noir

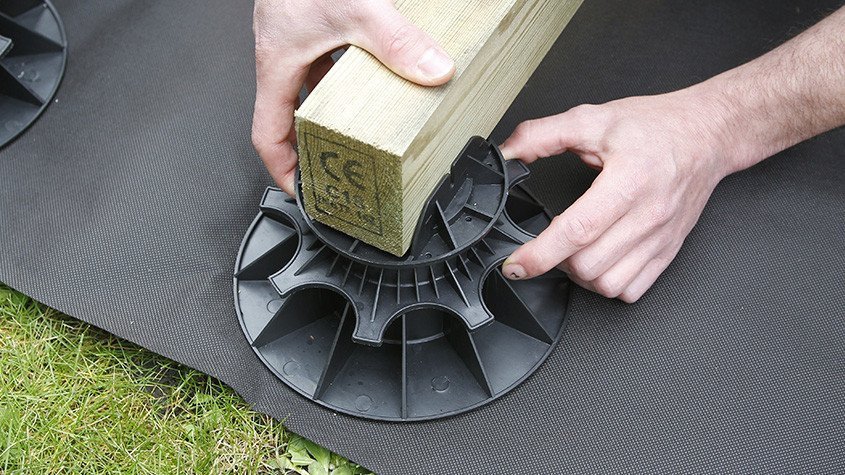

Une installation simple et rapide

Grâce à son système de vis rotative, le plot NIVO® permet une mise en œuvre très facile. L’ajustement du niveau de la structure est simplifié au maximum. La rotation de la bague sur le vérin fait varier la hauteur selon le sens de la rotation effectuée.

L’utilisation des plots NIVO® permet une rapidité de pose impressionnante. La mise en œuvre de la structure et le calage d'une terrasse devient plus simple et plus rapide. Economisez un temps de montage considérable.

courbe technique de résistance

Un plot solide et robuste

Chaque plot NIVO® supporte jusqu’à 1000kg de charge de compression centrée. La qualité du matériau utilisé assure une résistance à toute épreuve et une stabilité remarquable. Ainsi, que ce soit pour une terrasse privée ou publique (ERP), les plots NIVO sont adaptés à tous types de projets et pour une sécurité maximale.

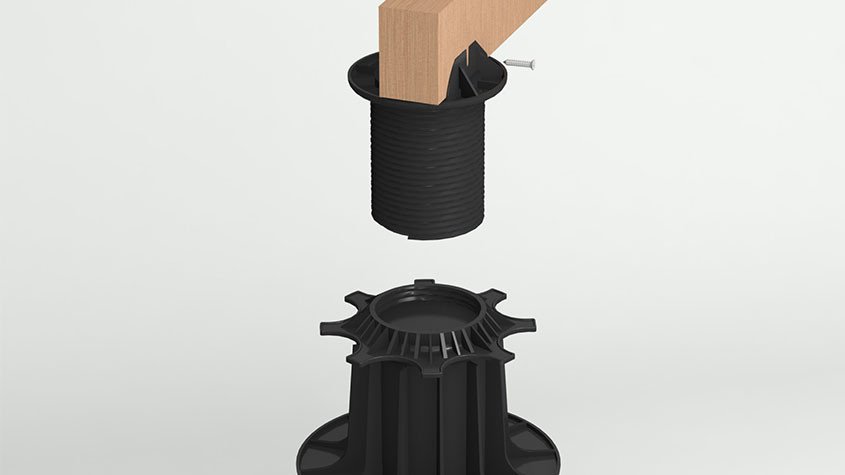

lambourde fixée sur une tete de plot

Une tête de plot pour lambourde

Les têtes de plots lambourde NIVO® ont été adaptées à la fixation de lambourdes en bois.

L'équerre en L permet un vissage sur le coté pour maintenir efficacement la lambourde sur le plot.

Le vissage peut s'effectuer également par le dessus des lambourdes et ainsi traverser la tête de plot.



Plots réglables pour lambourdes NIVO®

Développé par des ingénieurs bois, les plots NIVO mettent à votre disposition une gamme complète de plots PVC réglables spécialement destinés à l’installation de terrasse bois sur dalles de terrasse (bois ou béton).

Allant de 25 à 240 mm de hauteur, l’ensemble de nos plots sont réglables en hauteur et garantissent la robustesse et la précision du montage de votre terrasse sur dalle. La qualité du matériau utilisé nous permet d’assurer une résistance à toute épreuve aux intempéries, U.V., et une stabilité remarquable, gage de qualité de nos produits.

Les plots NIVO sont calibrés et dimensionnés afin d’avoir une qualité maximale. En effet, l’embase du plot (Ø20cm = 314cm²) est suffisamment large pour éviter l’enfoncement de l’ouvrage dans le sol naturel. Et le diamètre de la vis de rotation est l’une des plus larges du marché, offrant ainsi une excellente stabilité du plot.

De plus, chaque tête de plot est munie de 4 ergots qui permettent de recevoir tout type de dalles : bois, gravillonnée, béton...

Grâce à son système de vis rotative, le plot NIVO® permet une mise en œuvre très facile. L’ajustement du niveau de la structure est simplifié au maximum.

En effet, NIVO a développé une gamme de plots spécialement destinée à l’installation de terrasse en bois sur lambourdes ou de dalles caillebottis en béton ou bois autoportants. Solides et résistants à une charge d’au moins une tonne, nos plots sont réglables en hauteur et faciles à installer. Les plots NIVO sont ajustables en hauteur de 40 à 60mm. Et afin de compléter la gamme des hauteurs, une rehausse de 6 centimètres peut être intercalée entre l’embase et le support.

De plus, nos plots sont tous conformes au D.T.U 43 et 51-4. La charge admissible par plot est donc de 1000 kg, poids à respecter d’après le DTU (P.V d’essai des tests de compression sur demande).

Ceux-ci doivent être posés sur un terrain stabilisé (étanchéité, béton, sable, terre végétale…). Pour éviter la repousse de la végétation sous la terrasse il est fortement conseillé de poser un feutre géotextile .

Les plots NIVO pour dalle, permettent de poser des dalles autoportantes en béton ou en bois entre les ergots. Pour cela il faut compter en moyenne 4 à 5 plots par m2 afin d’avoir un terrain stable et robuste.

Et pour connaître le nombre exact de plots nécessaires à votre projet, utilisez notre calculateur en ligne.

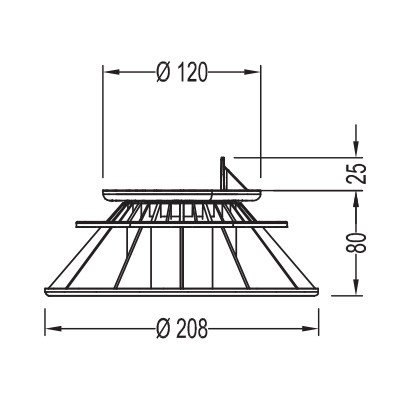

Les schémas techniques

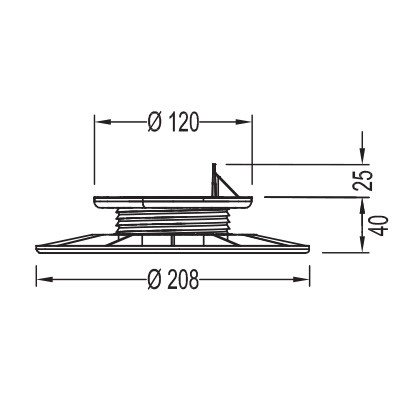

  • Plot 25 - 40 mm
    • - ouverture min : 25 mm
    • - ouverture max : 40 mm
    • - poids : 0.17 Kg
  • Plot 40 - 60 mm
    • - ouverture min : 40 mm
    • - ouverture max : 60 mm
    • - poids : 0.23 Kg
  • Plot 50 - 80 mm
    • - ouverture min : 50 mm
    • - ouverture max : 80 mm
    • - poids : 0.26 Kg
  • Plot 80 - 140 mm
    • - ouverture min : 80 mm
    • - ouverture max : 140 mm
    • - poids : 0.33 Kg
  • Plot 140 - 230 mm
    • - ouverture min : 140 mm
    • - ouverture max : 230 mm
    • - poids : 0.51 Kg

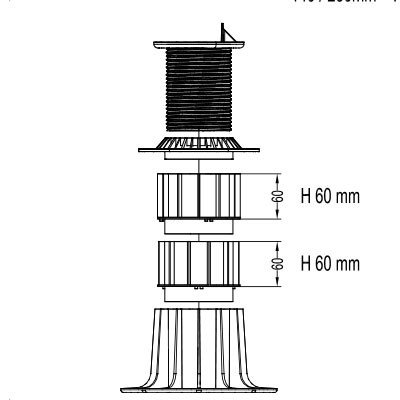

  • schéma du plot avec réhausse
    Plot 140 + rehausse
    • - ouverture min : 230 mm
    • - ouverture max : 530 mm
Rehausse plot 60mm

Rehausse de 60mm pour plot de 140-230mm. Empilez jusqu’à 5 rehausses les unes sur les autres pour atteindre une hauteur maximum de 530 mm tout en gardant une assise stable.

Correcteur pente 2 à 5%

Le correcteur de pente NIVO® permet d’assurer une correction de pente allant de 2 à 5% de dénivelé.

La connection avec la base du plot est efficace permettant une bonne stabilité de votre terrasse en dalle ou lambourde.

Documents Techniques

  • NIVO-DOSSIER TECH-FR.pdf
  • CATALOGUE NIVO & COBRA.pdf
