Clip de fixation terrasse Cobra® D-LOCK

Fixation universelle et invisible pour vos terrasses

Tout savoir
  • Clip universel pour lames terrasse de 20 à 28 mm d’épaisseurs
  • Système de fixation adapté aux lames de terrasses non-rainurées
  • Kit complet : clips, vis inox et équerre de traçage
  • Robuste et résistant à l’humidité
  • Adaptable pour des lames de 90 à 150 mm de large

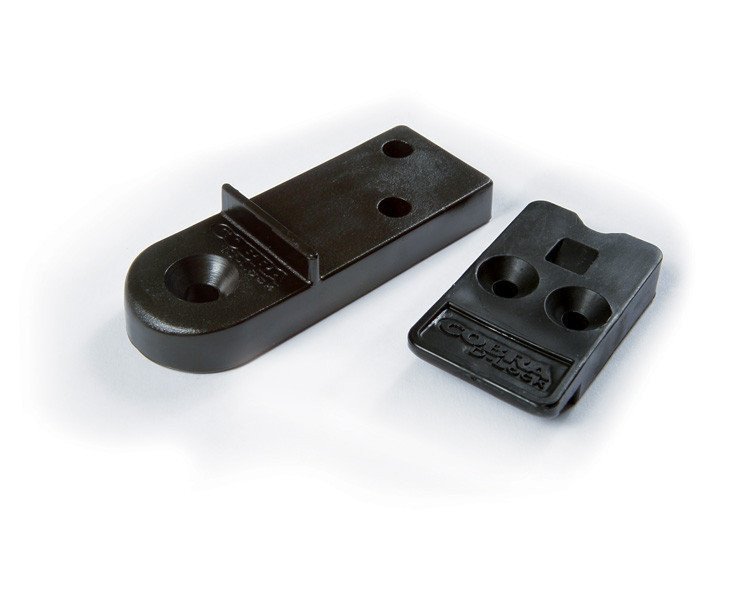

Un clip universel pour lames de terrasse bois & bois composite

Notre système de fixation invisible universel Cobra® D-LOCK est adapté à tout type de lame de terrasse non rainurée sur la tranche, en bois ou bois composite, de 90 à 150 mm de large, et de 20mm d’épaisseur minimum.

Les lambourdes utilisées doivent de préférence avoir une largeur de 70mm.

Le kit possède tout ce dont vous aurez besoin pour la pose de votre terrasse et un kit correspond à une surface de 4m² pour un entraxe moyen de 50cm entre lambourde et des lames de 140mm de large.

Les 4 étapes d'installation du clip Cobra® D-LOCK

Caractéristiques

Epaisseur des clips
8 mm
Matériau des clips
Polymère du type POM (polyoxyméthylène)
Résistance
250 kg avant déformation
350 kg avant rupture
Kit
110 Clips de fixation dimension : 23x60x8mm
15 Clips de Départ/Fin
250 vis inox : 4 x 25 mm
55 vis inox : 4 x 40 mm
1 Gabarit de perçage
4 Espaceurs de lames : DECKSPACER
Surface couverte
4m2 environ

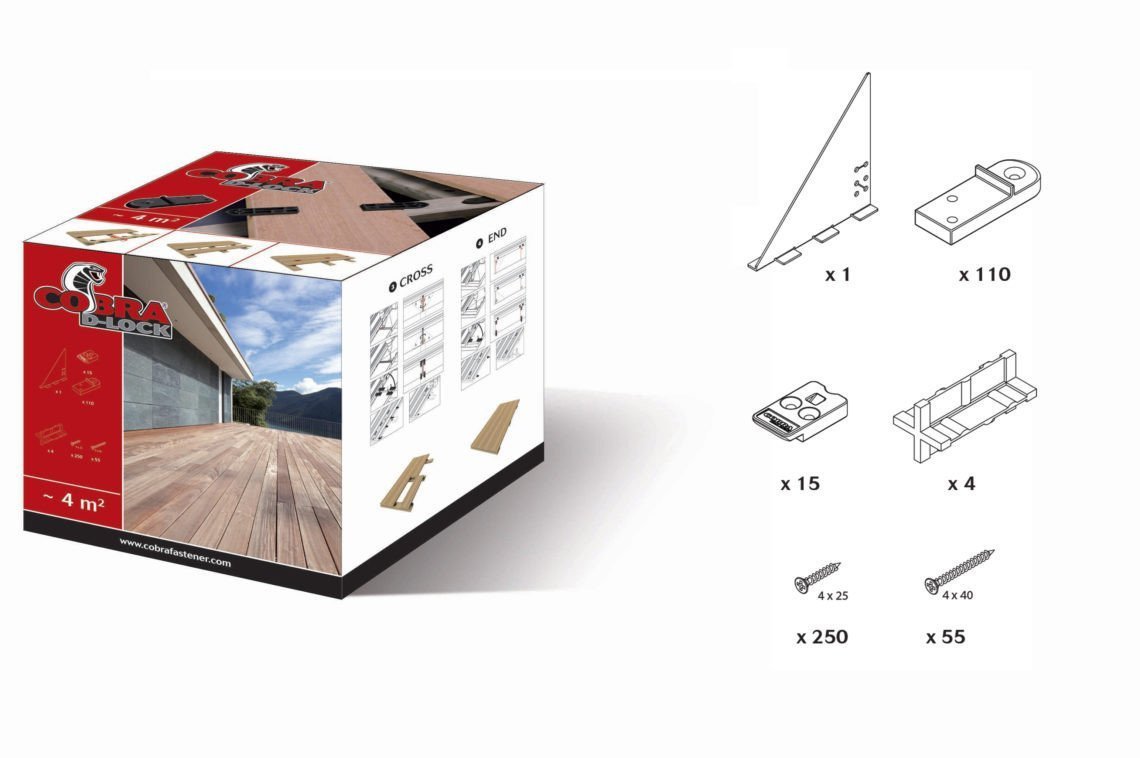

Kit Cobra® D-LOCK complet

  • 110 Clips de fixation dimension : 23x60x8mm
  • 15 Clips de Départ/Fin
  • 250 vis inox : 4 x 25 mm
  • 55 vis inox : 4 x 40 mm
  • 1 Gabarit de perçage métallique
  • 4 Espaceurs de lames : DECKSPACER®

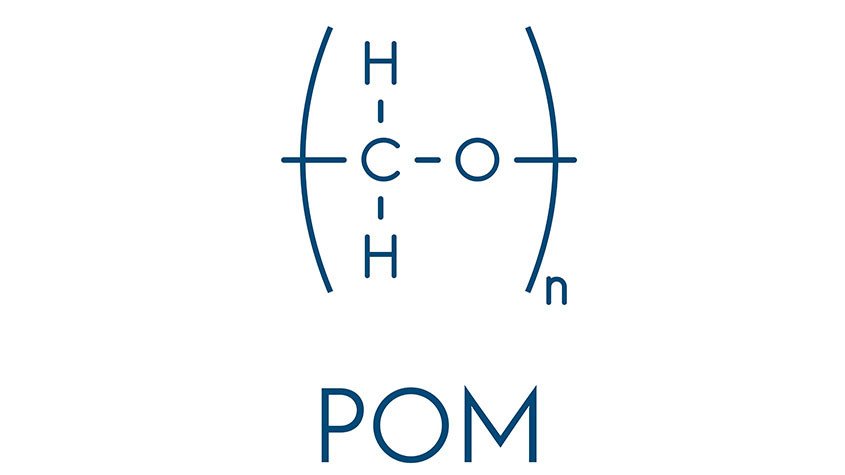

formule POM

Le POM un polymère de haute qualité

Structurellement conçu avec de nombreux renforts, Cobra® D-LOCK est fabriqué en matériau polymère du type POM : polyoxyméthylène. Grâce à sa structure et une haute cristallinité, le POM offre de très bonnes caractéristiques physiques : résistance élevée à la traction et aux chocs ; excellente résistance à la fatigue ; très bonne résistance aux agents chimiques. Ce matériau résiste particulièrement bien aux températures extrêmes allant de -30°C à +50°C.

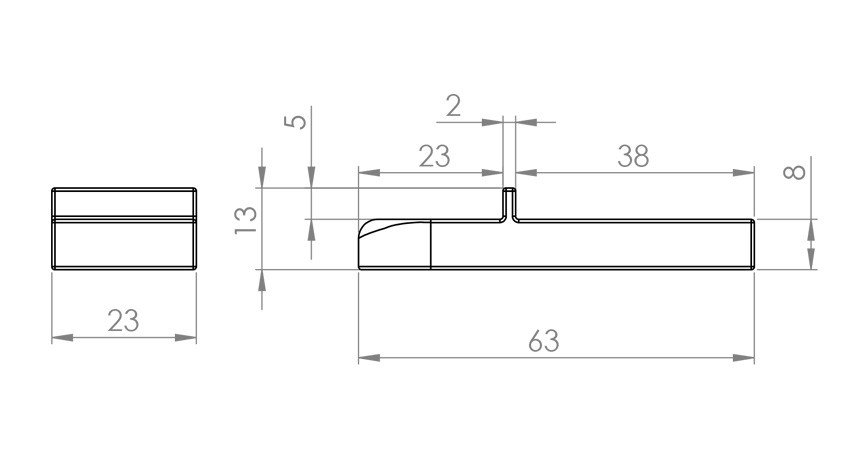

schéma du D-lock

Très bonne ventilation des lames

Les clips COBRA® D-LOCK ont une épaisseur de 8mm. Cette épaisseur isole la lame de terrasse de la lambourde. Ainsi, le clip permet une bonne circulation de l’air et de l’eau entre la lambourde et la lame de terrasse. Ceci est un avantage par rapport au système de fixation traditionnel qui plaque la lame sur la lambourde.

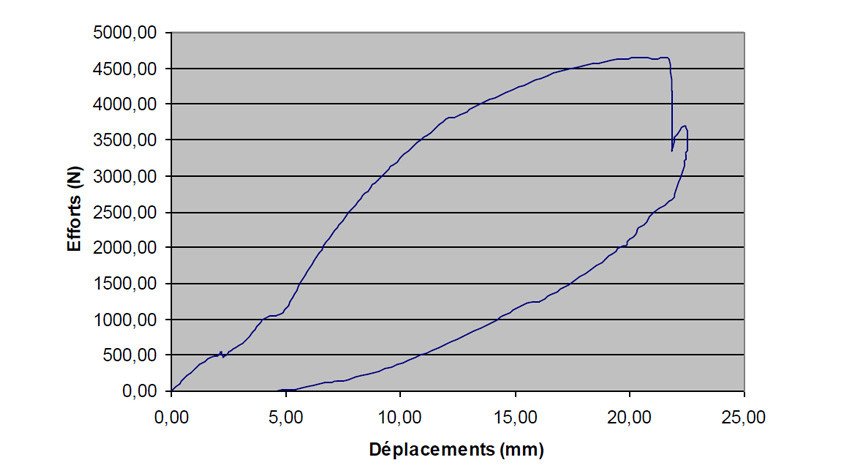

test technique à l'arrachement

250 kg de résistance à l'arrachement

Notre clip résiste à plus de 250kg avant déformation et à plus de 350 kg avant rupture.

Les nombreux tests ont été réalisés par l'ICAM et dans des conditions scientifiques. Le clip Cobra D-Lock est extrêmement résistant et vous garanti une grande stabilité.

Une installation en 4 étapes

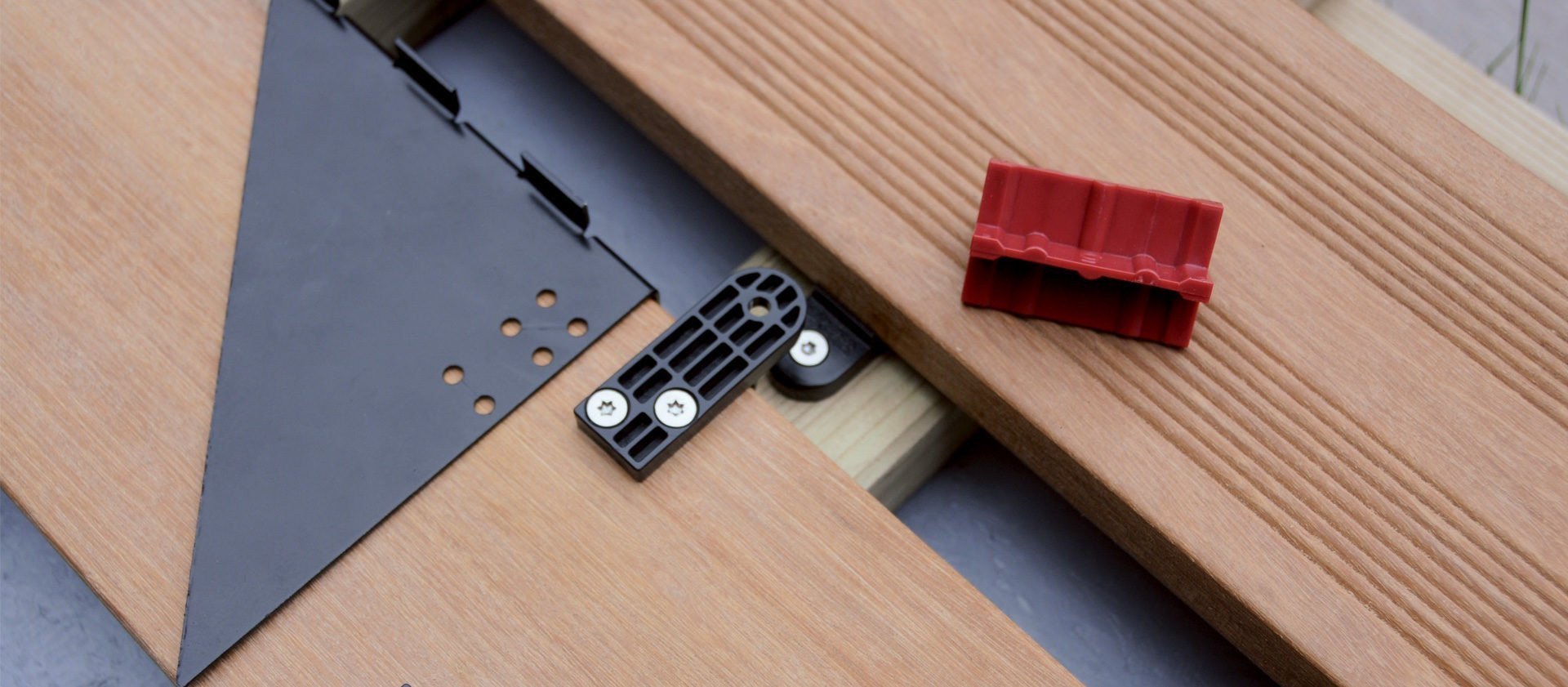

Cobra® D-LOCK s’installe très simplement à l’aide du gabarit de perçage inclus dans le kit. Cette équerre métallique permet d’effectuer directement les pré-perçages sur la lame de terrasse. Les clips Cobra® D-LOCK se vissent ensuite très rapidement et sans erreur de positionnement.

Voici les 4 étapes de l’installation et de l’usage des différents éléments fournis dans le kit :

  1. START :Positionnement et fixation de la lame de départ avec les clips de Départ/Fin.
  2. NEXT :Fixation des lames suivantes qui s’emboitent les unes dans les autres avec le clip Cobra® D-LOCK standard.

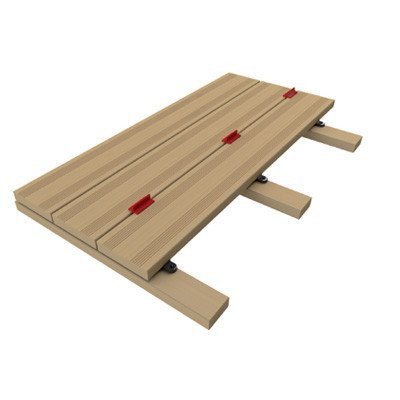

  3. CROSS : Fixation de 2 lames à la jonction sur une même lambourde de 70mm de largeur
  4. END : Fixation de la dernière lame à l’aide clip de Départ/Fin

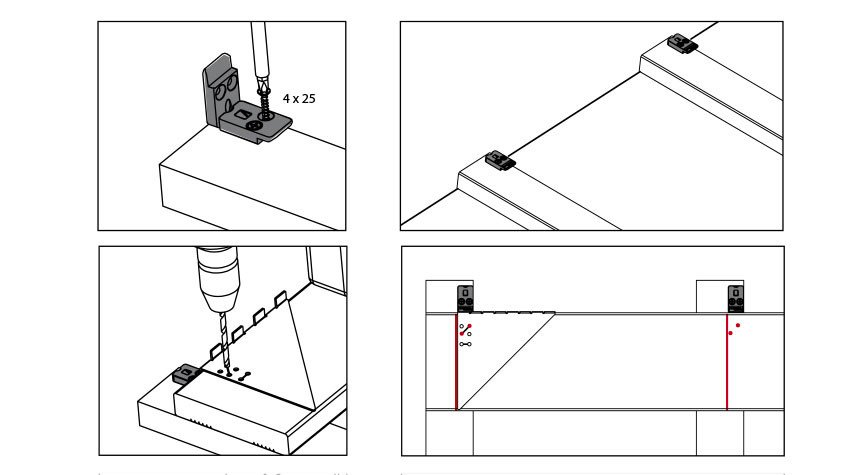

installation du clip cobra d lock

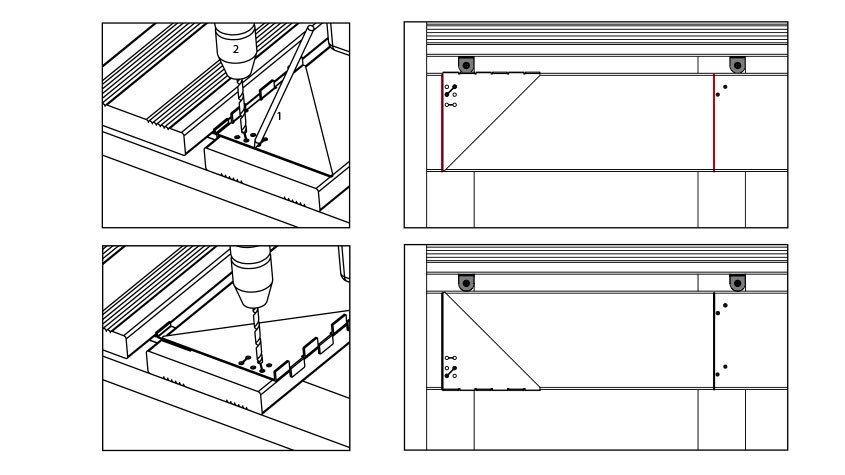

START - Fixation première lame

1 - Positionner le clip de départ à droite de la lambourde en laissant un jeu de 8mm avec le mur et vissez le avec 2 vis inox 4x245mm.

2 - A l'aide de l'équerre, tracez un repère sur la lame pour positionner le clip de départ sur la lame en marquant les 2 points de perçage avec le repère sur l'équerre.

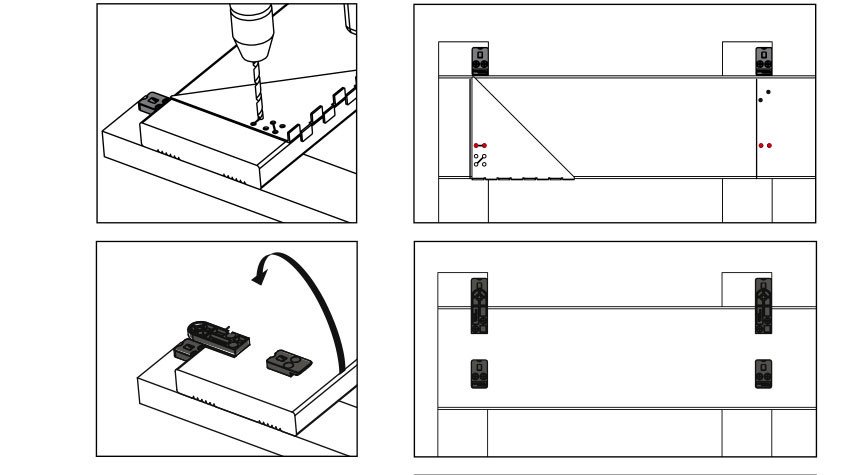

installation phase 2 du cobra d Lock

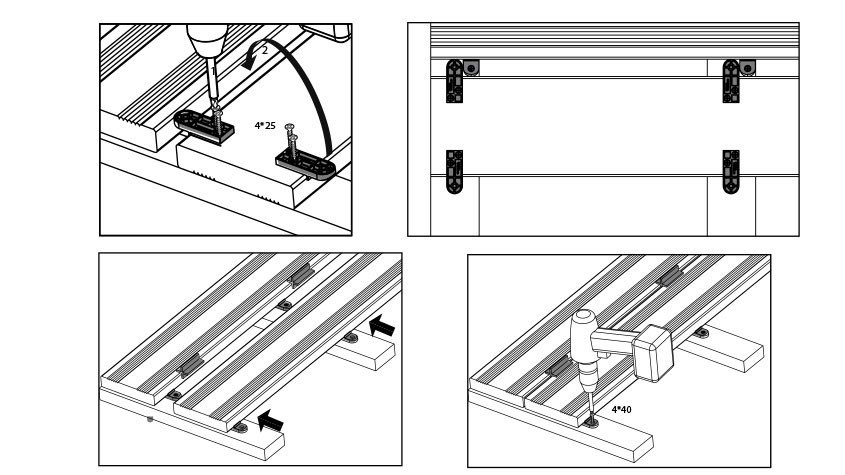

START - Suite

3 - Percez les trous avec une mèche à bois diamètre 3mm, puis vissez le clip de départ et le clip standard sur la lame de terrasse avec des vis inox 4x25mm.

4 - Retournez la lame et insérez la dans le clip de départ en buté.

installation du clip invisible cobra d-lock

NEXT - Installation lame suivante

5 - A l'aide du gabarit de perçage, tracez sur la seconde lame le repère du positionnement des 2 clips et pré-percez des trous en quinconce comme sur la figure ci-contre.

montage du cobra d Lock

NEXT - Vissage lame suivante

6 - Retournez la lame et insérez la dans la première lame.

Utilisez un espaceur de lames DECKSPACER® fourni dans le kit pour assurer un jeu de minimum 4 mm entre les lames.

7 - Vissez le clip avec une vis inox 4x40mm

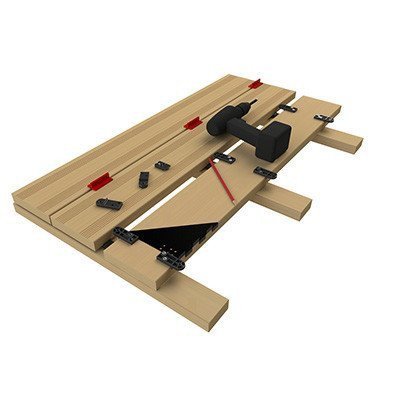

1ere étape

On fixe tout d'abord le gabarit de perçage pour positionner les clips Cobra D-lock

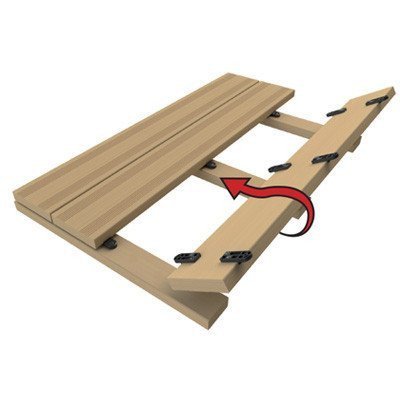

2ieme étape

On retourne la lame de terrasse

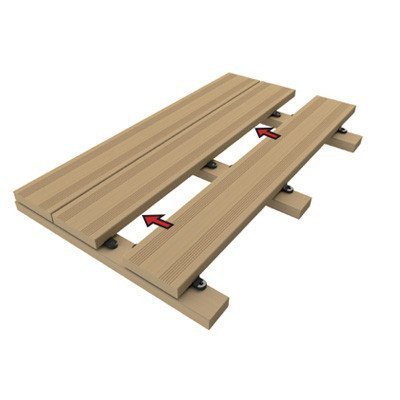

3ieme étape

On place la lame de terrasse contre celle précédemment posée

4ieme étape

On ajuste avec les espaceurs de lame Deck Spacer pour respecté une pose conforme au DTU

Documents Techniques

  • Fiche produit Cobra DLock.pdf
  • CATALOGUE NIVO & COBRA.pdf
  • COBRA DLOCK-NOTICE.pdf
